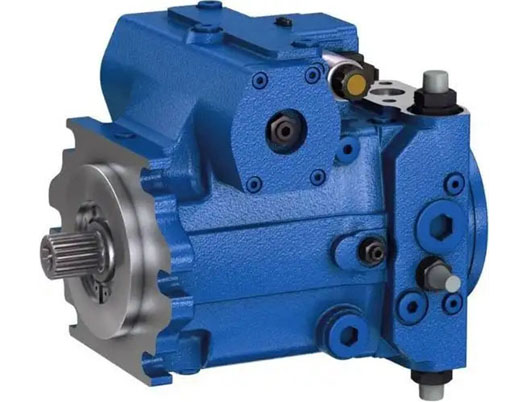

A10VSO是博世力士乐(Bosch Rexroth)推出的斜盘式轴向柱塞变量泵，专为开式回路静液压传动系统设计，以其高可靠性、灵活控制和优异性能成为工业与工程机械领域的核心动力元件。
一、核心工作原理
该泵采用斜盘结构设计，通过以下机制实现液压能转换与流量调节：
1. 电机驱动泵轴旋转，带动缸体与柱塞同步转动
2. 柱塞在斜盘作用下做往复运动，实现密封容积周期性变化
3. 容积增大时通过配流盘吸油，容积减小时通过配流盘压油
4. 流量调节核心：通过改变斜盘倾斜角度，实现排量无级调节，流量与驱动转速和排量成正比
二、产品核心特性
| 特性 | 说明 |
|---|---|
| 高压力能力 | 额定压力 28 MPa (280 bar)，峰值压力 35 MPa (350 bar)，可长期适配各类高压液压作业工况 |
| 低噪运行 | 内部流道采用流体力学优化结构，有效抑制流体冲击与振动噪音，改善整机操作环境舒适度 |
| 长寿命设计 | 核心摩擦副采用耐磨合金材质搭配高精度精加工工艺，运行稳定持久，大幅降低后期维保频次与成本 |
| 优异吸油性能 | 内部配流结构优化，低速工况下供油充足稳定，有效规避吸空、气蚀等损伤泵体的问题 |
| 灵活通轴设计 | 全系支持 100% 功率通轴驱动，可串联多台液压泵搭建多独立液压回路，简化整机管路与结构设计 |
| 快速响应控制 | 提供多种控制机构选配，液压调节响应速度快、流量压力控制精度高，适配动作复杂的设备工况 |
| 双泄油口配置 | 双泄油通道可选，适配不同整机管路布置方案，疏导内部泄漏油液，减小泄油背压，保护密封件 |
| 标准化接口 | 安装法兰遵循 SAE J744 标准，轴端尺寸符合 ISO 通用规范，产品通用性好，便于系统集成、替换备件 |

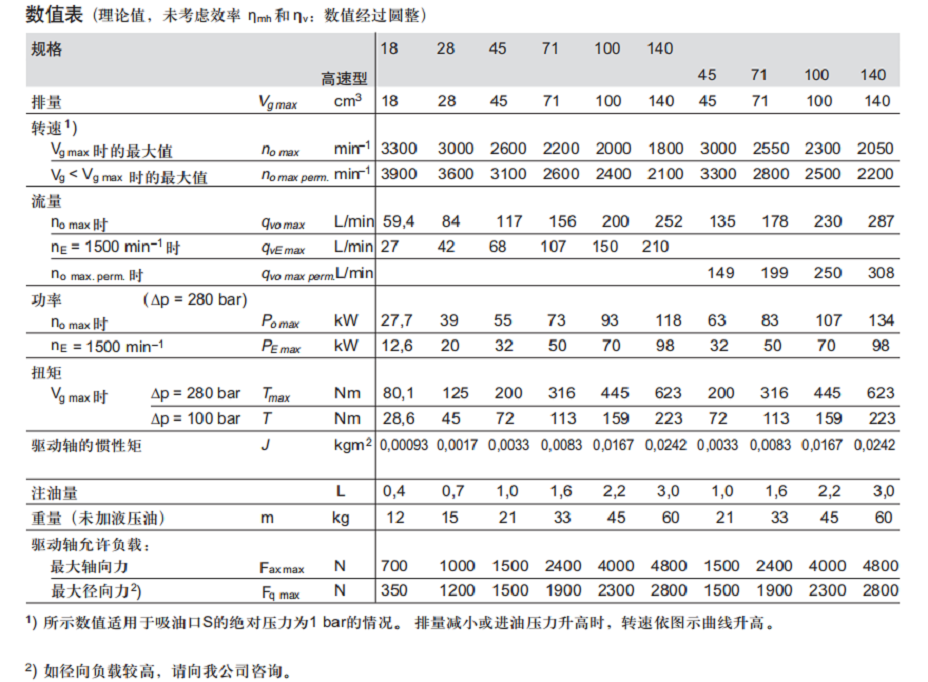

三、技术参数概览
1. 排量规格(ml/r)
- 31系列：10, 18, 28, 45, 71, 100, 140
- 32系列：45, 63, 71, 100, 140, 180
2. 转速范围
- 额定转速：1800-3000 rpm(根据排量不同)
- 最低稳定转速：≥500 rpm(防止润滑不足)
- 最高转速：3000-3600 rpm(短期)
3. 压力参数
- 额定工作压力：28 MPa(280 bar)
- 最高压力：35 MPa(350 bar)(短期峰值)
- 最大泄油压力：≤6 bar(需单独回油箱)
4. 其他关键参数
- 柱塞数量：7、9、11个(根据排量优化设计)
- 控制响应时间：<100 ms(取决于控制类型)
- 工作油温：-20℃~+80℃(特殊工况可扩展)
- 粘度范围：10~800 mm²/s(最佳30~50 mm²/s)
四、控制方式详解
A10VSO提供多种控制选项，适配不同应用需求：
| 控制代码 | 控制类型 | 功能描述 |
|---|---|---|
| DG | 两点直动式控制 | 实现开关式调节或两个固定排量档位切换，结构简单，控制逻辑简易 |
| DR | 压力控制 | 依据系统负载压力自动调节输出排量，稳定维持系统预设工作压力 |
| DRG | 远程压力控制 | 外接调压信号远程设定系统压力，支持远距离压力无级调节 |
| DFR/DFR1 | 压力 + 流量复合控制 | 同步管控系统压力与输出流量，适配负载敏感型液压回路 |
| DFLR | 压力 + 流量 + 功率三重控制 | 集成压力、流量调节与恒功率限制功能，抑制过载损耗，提升能量利用率 |
| ED | 电动比例液压控制 | 采用比例电磁铁驱动，接收 0-10V 电压 / 4-20mA 电流电信号，精准无级调节排量 |
| LS | 负载敏感控制 | 实时采集负载压力差值匹配泵输出流量，按需供油，降低溢流损耗，提升整机能效 |
五、型号命名规则
以A10VSO 28 DFR1/31R-VPA12N00为例：
- A10VSO：斜盘式轴向柱塞变量泵，用于开式回路
- 28：排量规格(28 ml/r)
- DFR1：控制方式(压力+流量控制，带压力切断)
- 31：系列代号(31系列)
- R：旋转方向(顺时针，从轴端看)
- VPA12N00：控制阀芯规格与附件代码
六、典型应用领域
A10VSO广泛应用于需要高压、高精度控制的液压系统：
1. 工程机械：挖掘机、装载机、起重机、压路机、摊铺机
2. 工业机械：注塑机、压铸机、折弯机、剪板机、液压机
3. 农业机械：联合收割机、拖拉机、播种机
4. 矿山设备：矿用卡车、掘进机、液压支架
5. 船舶与海洋工程：甲板机械、舵机系统、海洋平台设备
6. 能源与环保：风力发电偏航系统、垃圾处理设备
七、优势总结
1. 性能可靠：高压能力与长寿命设计，降低停机风险
2. 控制灵活：多种控制方式可选，适配复杂工况
3. 系统集成简便：标准化接口与通轴设计，简化多回路系统
4. 高效节能：负载敏感控制与功率优化，降低能耗
5. 全球服务网络：博世力士乐全球服务体系，确保售后支持
具体细节请以博世力士乐官方技术手册和产品样本为准。
