VICKERS威格士V20系列平衡式定量叶片泵说明书
一、产品概述
V20为伊顿威格士平衡型定量叶片泵，采用双向压力平衡结构，径向力抵消，轴承寿命长；结构紧凑、噪音低、容积效率高，广泛用于机床、橡塑机械、自动化设备、通用工业液压系统。
分为：V20单联泵、V2010双联泵(V20+V10)、V2020双联泵(V20+V20)
二、核心技术规格
| 项目 | 参数 |
|---|---|
| 结构形式 | 平衡式定量叶片泵 |
| 排量范围（单联 V20） | 19.5 ~ 42.4 cm³/r（6~13 USgal@1200rpm） |
| 连续工作压力 | 172 bar (2500 psi) |
| 峰值短时压力 | 190 bar (2750 psi) |
| 最高允许转速 | 2400 rpm |
| 最低稳定转速 | 600 rpm |
| 标准安装 | SAE 2 螺栓法兰（SAE A） |
| 旋向 | 标准右旋（从轴端看顺时针），可选左旋；可通过内部装配更改转向 |
| 适用介质 | 矿物液压油、抗燃合成液压液；推荐粘度 15~100 mm²/s |
| 工作油温 | -20℃ ~ +80℃ |
| 进出油口 | 标准美制直螺纹 UN；可选 NPT/BSP 英制管螺纹 |

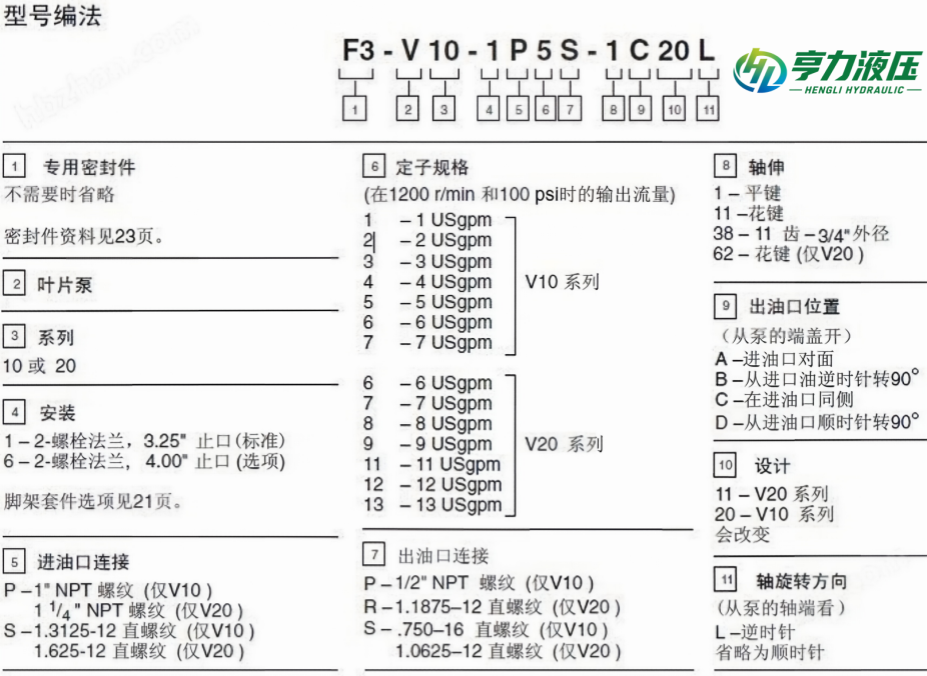

三、型号编码释义（标准V20单泵）
示例：V20-1P12P-1C20-R
1. V20：系列代号
2. 1：SAE A法兰安装
3. P：油口形式（S直螺纹 / P法兰 / B BSP螺纹）
4. 12：定子规格（排量代码6/7/8/9/11/12/13）
5. P：油口配置
6. 1：平键轴；62/11/38为花键轴
7. C：后盖油口方位
8. 20：密封材质
9. R=右旋，L=左旋
四、安装与使用要点
1. 吸油条件：吸油真空度≤0.03MPa，推荐吸油管路通径≥泵吸口尺寸；吸油过滤器80~100目。
2. 联轴器：必须使用弹性联轴器，禁止刚性直连；同轴度≤0.1mm。
3. 初次启动：泵壳体预先灌满液压油；空载点动排空气，再逐步升压。
4. 维护：可单独更换泵芯组件，无需整体拆卸管路；建议2000小时更换液压油。
5. 禁忌：禁止长期超过峰值压力运行；禁止干运转。
五、故障简要排查
1. 无压力：转向错误、吸油漏气、吸油堵塞、泵芯损坏
2. 噪音大：吸空、油液污染、联轴器不同心、轴承磨损
3. 压力不稳/流量不足：叶片磨损、配流盘拉伤、油温过高
第二部分：V20系列30个市场热销型号清单（表格）
> 包含单联V20、双联V2010、V2020市面最常用型号，带排量、旋向说明
| 序号 | 完整型号 | 类型 | 排量 cm³/r | 旋向 | 主流应用场景 |
|---|---|---|---|---|---|
| 1 | V20-1P6P-1C20-R | 单联 V20 | 19.5 | 右旋 | 小型机床进给系统 |
| 2 | V20-1P7P-1C20-R | 单联 V20 | 22.1 | 右旋 | 液压夹具、小型油站 |
| 3 | V20-1P8P-1C20-R | 单联 V20 | 25.4 | 右旋 | 磨床、自动化工装 |
| 4 | V20-1P9P-1C20-R | 单联 V20 | 28.9 | 右旋 | 通用小型液压站 |
| 5 | V20-1P11P-1C20-R | 单联 V20 | 36.0 | 右旋 | 注塑辅机、裁切设备 |
| 6 | V20-1P12P-1C20-R | 单联 V20 | 38.7 | 右旋 | 标准热销主力型号 |
| 7 | V20-1P13P-1C20-R | 单联 V20 | 42.4 | 右旋 | 流量需求偏大设备 |
| 8 | V20-1P8P-1C20-L | 单联 V20 | 25.4 | 左旋 | 特殊反向驱动设备 |
| 9 | V20-1P12P-1C20-L | 单联 V20 | 38.7 | 左旋 | 非标机床左旋配置 |
| 10 | V20-1B12B-1D20-R | 单联 V20（BSP 螺纹） | 38.7 | 右旋 | 出口欧标设备 |
| 11 | V20-1S12S-1C20-R | 单联 V20（UN 直螺纹） | 38.7 | 右旋 | 原装标准配置 |
| 12 | V20-1P9P-62C20-R | 单联 V20（62 花键轴） | 28.9 | 右旋 | 电机花键直连机型 |
| 13 | V2010-1F8B6B-1AA-12-R | 双联 V2010 (V20+V10) | 25.4+12.7 | 右旋 | 双回路液压设备 |
| 14 | V2010-1F9B5B-1AA-12-R | 双联 V2010 | 28.9+9.6 | 右旋 | 机床主泵 + 辅助泵 |
| 15 | V2010-1F12B7B-1AA-12-R | 双联 V2010 | 38.7+15.8 | 右旋 | 橡塑小型机械 |
| 16 | V2010-1F12B10B-1AA-12-R | 双联 V2010 | 38.7+22.8 | 右旋 | 高低压组合回路 |
| 17 | V2020-1F9B9B-1AA-30-R | 双联 V2020（双 V20） | 28.9+28.9 | 右旋 | 大流量双独立回路 |
| 18 | V2020-1F12B9B-1AA-30-R | 双联 V2020 | 38.7+28.9 | 右旋 | 主流双联热销款 |
| 19 | V2020-1F12B12B-1AA-30-R | 双联 V2020 | 38.7+38.7 | 右旋 | 大流量同步系统 |
| 20 | V20-1P8P-11C20-R | 单联 V20（11 花键轴） | 25.4 | 右旋 | 国产替代配套 |
| 21 | V20-1P11P-1D20-R | 单联 V20 | 36.0 | 右旋 | 压床、铆接设备 |
| 22 | V2010-1F8B7B-1AA-12-R | 双联 V2010 | 25.4+15.8 | 右旋 | 小型数控设备 |
| 23 | V2020-1F8B12B-1AA-30-R | 双联 V2020 | 25.4+38.7 | 右旋 | 流量一大小组合 |
| 24 | V20-1S9S-1C20-R | 单联 V20 UN 螺纹 | 28.9 | 右旋 | 进口设备维修替换 |
| 25 | V20-1B9B-1C20-R | 单联 V20 BSP 螺纹 | 28.9 | 右旋 | 东南亚出口机型 |
| 26 | V2010-1F11B6B-1AA-12-R | 双联 V2010 | 36.0+12.7 | 右旋 | 液压自动化流水线 |
| 27 | V2020-1F11B11B-1AA-30-R | 双联 V2020 | 36.0+36.0 | 右旋 | 中型压铸辅机 |
| 28 | V20-1P13P-11C20-R | 单联 V20 花键轴最大排量 | 42.4 | 右旋 | 高速输送液压站 |
| 29 | V20-1P7P-62C20-R | 单联 V20 花键轴 | 22.1 | 右旋 | 微型液压动力单元 |
| 30 | V2010-1F13B8B-1AA-12-R | 双联 V2010 | 42.4+25.4 | 右旋 | 重型工装双泵系统 |
补充说明
1. 型号后缀 R=右旋（标准），L=左旋；油口代号P=法兰、S=UN直牙、B=BSP英制螺纹；轴代号1=平键，11/62=花键。
2. 市面上仿制替换型号命名规则与原装一致，采购时确认压力等级、轴形式、油口类型、旋向四项关键参数。
3. 完整原厂PDF官方说明书可搜索文档编号：698（V10/V20样本） 向代理商索取。
