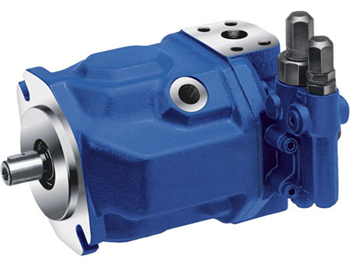

力士乐A11VO斜盘式轴向柱塞变量泵
一、产品核心定位与概述
A11VO是博世力士乐斜盘式轴向柱塞变量泵，专为开式静液压回路研发，主力适配行走工程机械，同时兼容矿山、船舶、大型工业液压设备。
产品分为10系列（40/60/75/95/130）、1系列（145/190/260）两大规格段，标配100%全通轴驱动，后端可串联齿轮泵、同规格柱塞泵搭建多泵复合系统；搭载模块化集成控制阀，集成负载敏感、恒功率、压力切断、电比例控制等功能，具备高压耐用、高效节能、低噪长寿命优势，是7~50吨挖掘机、混凝土泵车、旋挖钻机的标配主泵；国产替代款安装尺寸、油口、控制接口与原装1:1互换。
二、结构与工作原理
1.基础结构组成
输入轴、缸体、柱塞滑靴组件、斜盘、配流盘、伺服变量机构、集成控制阀、通轴输出端、壳体泄油口。
2.工作循环原理
1.发动机/电机驱动输入轴带动缸体同步旋转，柱塞滑靴紧贴斜盘端面，斜盘倾角决定柱塞往复行程；
2.吸油行程：柱塞向外伸出，缸腔容积增大，液压油经配流盘吸油窗口充入；
3.压油行程：柱塞向内缩回，缸腔容积缩小，高压油从配流盘压油窗口输出；
4.变量调节逻辑：控制阀输出先导压力推动伺服活塞，改变斜盘倾角，排量可0~100%无级调节，输出流量=转速×瞬时排量；
5.静压支撑核心技术：缸体与配流盘、滑靴与斜盘之间形成高压油膜摩擦副，大幅降低高压磨损，提升容积效率与使用寿命。
3.供油形式
支持自吸供油、油箱加压供油；130/145/190/260大排量可选内置补油泵（型号A11VLO），改善高速吸油性能，杜绝气蚀异响。

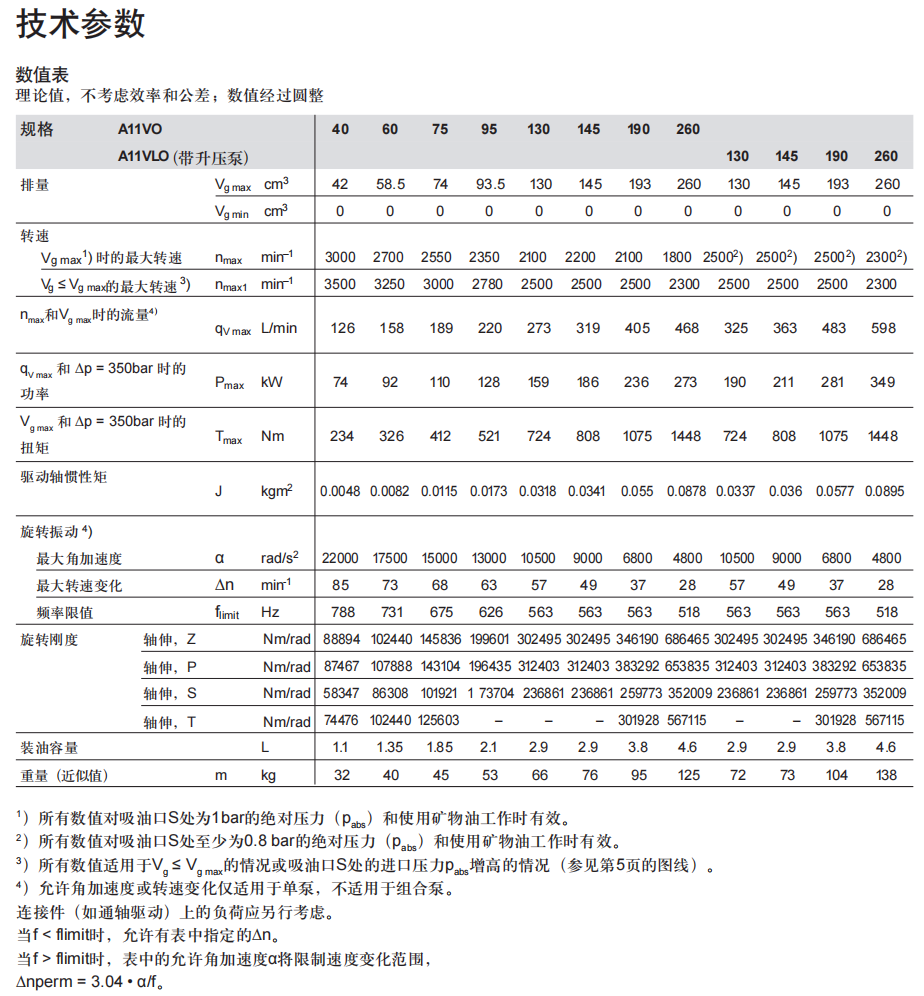

三、标准规格与核心技术参数
1.全系列标准排量（cm³/r）
10系列：40、60、75、95、130
1系列：145、190、260
2.压力性能参数
| 参数项 | 标准指标 | 补充说明 |
|---|---|---|
| 连续额定工作压力 | 350 bar（35MPa） | 设备长期稳定运行压力 |
| 短时峰值压力 | 400 bar（40MPa） | 单次冲击持续≤5s，允许短时过载 |
| 控制先导压力 | 10~30 bar | 驱动斜盘变量机构标准油压 |
3.转速、介质与效率
| 参数项 | 标准指标 |
|---|---|
| 推荐工作转速 | 1500~2400 rpm |
| 极限最高转速 | 2800 rpm（带补油泵款可达 3000rpm） |
| 40℃液压油粘度 | 16~160 mm²/s |
| 油液清洁度标准 | ISO 4406 18/15 级，高精度系统建议 17/14 |
| 额定容积效率 | ≥94%（350bar 高压工况） |
| 标准工作油温 | 30~80℃；最佳区间 40~60℃ |
4.结构核心特性
1.全通轴驱动：后端输出轴可串联同等排量柱塞泵/齿轮泵，无需分动箱，简化整机液压布局；
2.双泄油口设计，散热更快，适配高温连续作业；
3.模块化控制阀，可单独拆装，维修无需拆解泵主体；
4.壳体高强度球墨铸铁，抗振动、抗粉尘，适配矿山工地恶劣工况。
四、主流控制方式详解（型号代码+功能+适用场景）
| 控制代码 | 控制类型 | 核心功能 | 典型应用设备 |
|---|---|---|---|
| LR | 基础恒功率控制 | 限制泵最大输出功率，匹配发动机额定功率，防止憋车熄火 | 中小型挖掘机、装载机、压路机 |
| LRDS | 负载敏感 + 恒功率 + 压力切断 | 三重集成：按需供油节能、发动机功率保护、超压自动卸荷保护 | 混凝土泵车、旋挖钻机、大吨位挖掘机 |
| LRDU2 | 恒功率 + 行程限位 | 可机械限制最大排量，控制整车最高流量，降低能耗 | 摊铺机、矿山掘进机械 |
| DR | 纯恒压控制（压力补偿） | 维持系统恒定输出压力，流量随负载自适应调节 | 液压夹具、保压成型设备、辅助液压站 |
| DRS | 恒压 + 负载敏感复合 | 保压 + 按需流量双功能，减少溢流发热 | 压铸机、小型特种工程机械 |
| HD | 液压先导比例控制 | 外部先导油压无级调节排量，无电控适配纯液压操作整机 | 老式起重机、矿用钻机 |
| EP/EP2D | 24V 电比例电控 | 0~5V/4~20mA 标准电信号远程调节流量，闭环精准控制 | 智能挖掘机、自动化冶金设备、试验台 |
| M | 手动机械调节 | 现场手动旋钮固定斜盘倾角，结构极简故障率低 | 简易液压站、农机辅助油路 |
| L | 最小流量限位 | 限制最小排量，空载保持基础循环流量，防止油温快速升高 | 长期待机工况设备 |
补充优势：LR系列功率设定支持运行中外部调节，无需停机拆解泵体调整参数，调试便捷。
五、型号编码完整解读（示例：A11VO130LRDS/10R-NSD12N00）
1.A11V：力士乐开式回路轴向柱塞泵基础系列
2.O：开式回路专用（L=带内置补油泵A11VLO）
3.130：公称排量130cm³/r
4.LRDS：集成控制总成（负载敏感+恒功率+压力切断）
5.10：产品结构系列（10=40~130小中排量；1=145~260大排量）
6.R：泵轴旋转方向（R右旋，L左旋）
7.NSD12N00：法兰安装形式、花键轴伸、密封材质、油口布局、特殊定制配置
六、典型应用领域
1.工程机械（核心主力场景）
7~50吨挖掘机、汽车起重机、混凝土泵车、装载机、压路机、沥青摊铺机、旋挖钻机、湿喷机、平地机
2.矿山隧道机械
煤矿EBZ掘进机、盾构机刀盘驱动、矿用液压钻机、井下自卸车、矿石破碎机
3.工业与冶金设备
冶金连铸/热轧液压系统、大型锻造液压机、液压综合试验台、重型折弯机床
4.船舶与农业装备
船舶甲板液压系统、港口龙门吊、大马力拖拉机、联合收割机、大型灌溉液压站
七、常见故障现象、成因与现场排查方案
| 故障现象 | 核心故障原因 | 排查与解决措施 |
|---|---|---|
| 系统压力不足、内泄量大 | 缸体 / 配流盘 / 滑靴磨损、控制阀阀芯卡滞、密封老化 | 拆解检测摩擦副间隙；清洗控制阀体；全套更换油封 O 型圈 |
| 泵体异响、剧烈振动 | 吸油管路漏气、油位不足、轴承损坏、联轴器同轴度超标、气蚀 | 补油紧固吸油接头；更换轴承；校准同轴度≤0.1mm；加大吸油管径 |
| 变量失灵、排量无法调节 | 先导压力不足、伺服活塞拉伤、控制弹簧疲劳、LS 负载油路堵塞 | 检测先导泵压力；清洗伺服机构；更换失效弹簧；疏通 LS 控制油路 |
| 油温快速过高 | 溢流阀长期溢流、冷却器堵塞、吸油阻力过大、流量匹配过剩 | 重新标定系统压力；清洗冷却器；缩短吸油管路、更换大流量滤芯 |
| 壳体、轴头渗漏油 | 主轴骨架油封老化、壳体拼接 O 型圈破损、油口螺栓松动 | 更换油封密封件；按标准扭矩紧固所有油口、泵体螺栓 |
八、原装A11VO安装、启动与标准化维护规范
（一）安装硬性要求
1.同轴度：驱动轴与泵输入轴同轴误差≤0.1mm，角度偏差≤0.5°，必须使用弹性联轴器，禁止刚性直连；
2.吸油管路：内径≥泵原厂标准通径，总长≤1.5m，弯头数量≤2个，真空度控制≤0.03MPa；
3.散热空间：泵体四周预留≥100mm通风间隙，密闭液压舱需加装独立冷却器；
4.安装姿态：优先水平安装；竖直安装需保证油液完全浸没吸油口，防止吸空。
（二）首次启动前置操作
1.向泵壳体注满清洁液压油，手动盘联轴器3~5圈，排出内部空气；
2.空载低速运行5~10分钟，待油温升至30℃以上再逐步加载；
3.初次运行2小时全程监测噪音、振动、油温、泄漏情况。
（三）定期保养周期标准
1.每500小时：检查轴封渗漏、先导补油压力，更换吸油滤芯；
2.每1000小时：全部更换液压油+高压管路滤芯，清理冷却器水垢杂质；
3.每2000小时：拆机检测缸体、配流盘、滑靴摩擦副间隙，更换磨损零件、全部密封套件；
4.长期停机重启：提前冲洗系统油路，更换滤芯后空载循环排气。
九、国产替代A11VO产品核心优势
1.1:1原装互换：法兰、花键轴、油口、控制油口尺寸完全匹配，无需修改设备油路与安装支架；
2.材质工艺对标原厂：柱塞、配流盘采用高耐磨合金，热处理、研磨工艺对标力士乐标准，350bar高压长期稳定；
3.高性价比：采购价格仅进口原厂60%~70%，生产交期缩短50%，适配国产设备降本需求；
4.本土化售后：国内工厂直供，全规格配件现货，支持上门技术调试、故障维修；
5.工况优化升级：针对国内工地粉尘、高温、颠簸振动工况优化密封与摩擦副，抗污染性能更强。
十、选型总结
1.挖掘机、混凝土泵车、旋挖钻机优先选LRDS恒功率负载敏感控制，兼顾节能与发动机保护；
2.自动化设备、远程操控整机选用EP2D电比例电控，精准流量闭环控制；
3.纯液压操作、无电控小型设备选用HD液压先导控制；
4.需要多泵串联拓展辅助油路，优先选用带完整通轴驱动的标准A11VO；
5.大排量130/145/190/260、高速工况、吸油条件差场景，可选带内置补油泵A11VLO型号。
>注：极限转速、压力、控制调节曲线、外形安装尺寸请以博世力士乐官方样本RE92500为准。
