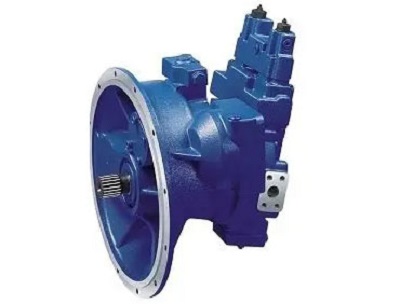

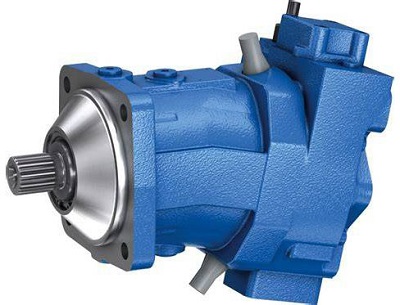

力士乐A15VSO系列轴向柱塞变量泵产品介绍
一、基础定位与工作原理
产品类型：斜盘式轴向柱塞变量泵，适用于开式回路液压系统，优先用于静态液压应用，也可用于移动机械。
工作原理：
- 柱塞沿驱动轴轴向排列，通过斜盘倾角变化实现排量无级调节
- 流量与驱动转速和排量成正比，可通过控制斜盘角度平滑改变流量
- 可自吸工作或与补油泵配合使用，满足不同系统需求

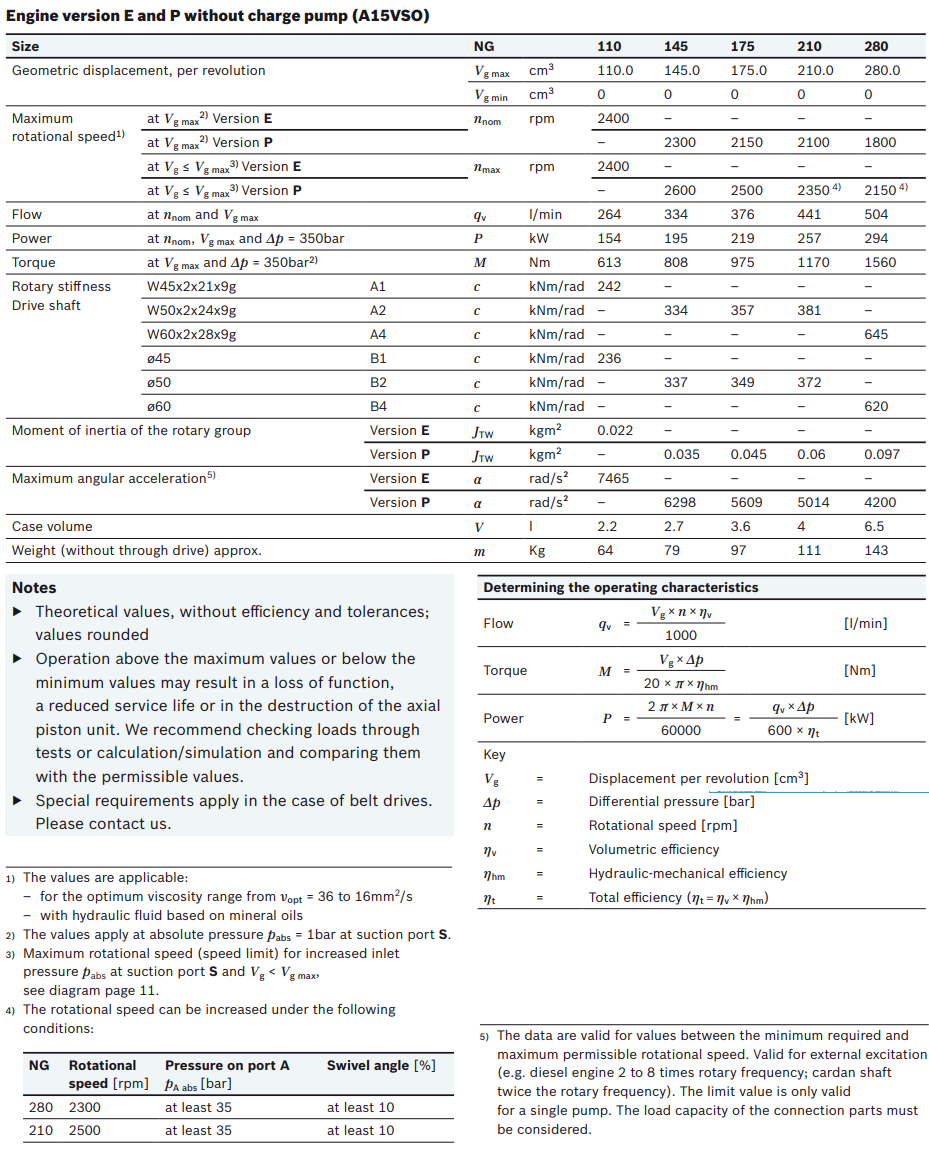

二、核心技术参数
| 参数类别 | 详细规格 |
|---|---|
| 全系列公称排量 | 18、28、40、71、100、110、130、145、175、180、210、250、280 cm³/r，覆盖中小到大功率全流量区间 |
| 压力等级 | 连续工作压力：350 bar短时峰值压力：400~420 bar，短时冲击承载能力强 |
| 转速区间 | 标准推荐工作转速：1500~3000 rpm短时极限最高转速：3600 rpm |
| 液压介质规范 | 40℃运动粘度 16~160 mm²/s；油液清洁度最低标准 ISO 4406 18/15，高精度系统建议更高等级 |
| 性能表现 | 柱塞 + 青铜配流副精密摩擦副，容积效率高，节流、溢流损耗低，整机综合能效优异 |
三、产品核心特点
1. 变量控制灵活
- 支持多种控制方式：手动调节、液压控制（如DR控制、LR控制）、电气控制（如比例控制、伺服控制）
- 可根据负载变化自动调整泵输出，实现节能运行
- 可选系泊功能（摆角变量模式、电机调速模式），取决于专用控制器
2. 结构设计优势
- 紧凑型设计，功率密度高，安装空间小
- 通用通轴驱动，适合安装齿轮泵和轴向柱塞泵（甚至同规格），实现99%通轴驱动
- 低噪音设计，运行平稳，减少工作环境噪音污染
- 采用耐磨材料和高精度加工，延长使用寿命，提高可靠性
3. 应用适配性强
- 可适配多种液压系统，从低压到高压，从小流量到大流量全覆盖
- 具备良好的抗污染能力，适应工业现场复杂工况
- 维护简便，关键部件可快速更换，降低维护成本
四、控制方式详解
A15VSO系列提供多种控制装置，满足不同应用需求：
| 控制类型 | 代号 | 功能特点与适用场景 |
|---|---|---|
| 手动机械控制 | M | 手动旋钮直接调整斜盘倾角，结构简单、故障率低；小型简易液压站、辅助油路 |
| 液压恒压控制 | DR | 压力补偿，自动维持系统恒定压力，流量随负载需求自适应；注塑机夹紧、液压保压系统 |
| 负载敏感液压控制 | LR | 实时感知负载压差，按需输出流量，空载损耗极低；工程机械、多执行器联动设备 |
| 比例电控 | EP | 标准电比例信号无级调节排量，响应速度快，支持远程自动化控制；数控设备、自动化生产线 |
| 高精度伺服电控 | EC | 闭环伺服流量控制，调节精度极高；精密压机、高精度折弯、特种试验台 |
| 复合组合控制 | LRDRE 等复合代码 | 负载敏感 + 恒压 + 电反馈 / 比例电控集成一体；船舶、大型混凝土设备、大型矿山主机 |
五、典型应用领域
1. 工业机械：注塑机、压铸机、液压机、机床、折弯机、剪切机
2. 工程机械：起重机、挖掘机、装载机、压路机、摊铺机
3. 农业机械：拖拉机、收割机、播种机、灌溉设备
4. 能源与矿山：矿山机械、冶金设备、发电设备辅助系统
5. 船舶与海洋工程：船舶液压系统、海洋平台设备
六、型号命名规则（示例）
A15VSO145LRDRE2BHV/11MRVD4A2PU0000-0
| 分段代码 | 代表含义 |
|---|---|
| A15VSO | 产品系列：斜盘式轴向柱塞变量泵，开式回路专用 |
| 145 | 公称排量：145 cm³/r |
| LRDRE2 | 集成控制总成：负载敏感 + 恒压 + 比例电反馈复合控制 |
| 11M | 产品系列规格、法兰安装形式、输入轴伸结构 |
| RVD4A2 | 内部密封材质、油口布置、配流盘特殊配置 |
| PU0000-0 | 定制版本号、特殊功能选配（如系泊功能、特殊油口） |
七、安装与维护要点
1. 安装
- 确保泵轴与驱动轴同轴度，建议使用弹性联轴器
- 吸油管路直径不小于泵吸油口，避免过长或过多弯曲
- 安装位置应保证良好的散热和通风
2. 维护
- 定期检查液压油清洁度和油位，按要求更换滤芯
- 注意油液温度，避免长期高温运行（建议≤60℃）
- 定期检查泵的噪音和振动，发现异常及时处理
- 维护时注意压差设定螺母和最大排量限位螺母的调整，确保系统正常运行
总结
REXROTH A15VSO系列轴向柱塞变量泵以其高效节能、控制灵活、结构紧凑和高可靠性的特点，成为液压系统中的理想选择。无论是工业自动化还是移动机械领域，都能提供稳定、高效的液压动力解决方案。具体细节请以博世力士乐官方技术手册和产品样本为准。
